Vetrocamera

Cos’è la vetrocamera?

La vetrocamera è un elemento costruttivo costituito da due o più lastre di vetro separate da un’intercapedine riempita con gas o aria disidratata, sigillate perimetralmente per creare una camera isolante. Nei sistemi a doppio vetro lo spessore totale varia tipicamente tra 16 e 24 mm, mentre le configurazioni a triplo vetro raggiungono 32-40 mm. Questa struttura multistrato riduce drasticamente il trasferimento di calore per conduzione e convezione rispetto a un vetro singolo.

Nel settore della refrigerazione professionale, le vetrocamere rappresentano il componente fondamentale delle porte di armadi, celle frigorifere e vetrine espositive. Il loro impiego consente di mantenere l’isolamento termico necessario per conservare alimenti deperibili riducendo al contempo i consumi energetici degli impianti. La capacità di controllare la temperatura superficiale interna previene inoltre la formazione di condensa, fenomeno che comprometterebbe la visibilità dei prodotti esposti.

La prestazione isolante di una vetrocamera viene quantificata attraverso il coefficiente di trasmittanza termica U, espresso in W/(m²·K). Mentre un vetro singolo presenta valori di U compresi tra 5,7 e 6,0 W/(m²·K), un doppio vetro con intercapedine ad aria raggiunge 2,8-3,0 W/(m²·K), e le soluzioni con gas argon o kripton si attestano tra 1,0 e 1,6 W/(m²·K). Nei tripli vetri con gas nobili e coating basso emissivi si ottengono coefficienti U inferiori a 0,7 W/(m²·K).

La sigillatura perimetrale, realizzata con canalina distanziatrice in alluminio o materiali compositi, contiene sali disidratanti (setacci molecolari) che assorbono l’umidità residua nell’intercapedine. Questa soluzione costruttiva impedisce l’appannamento interno e mantiene le proprietà isolanti nel tempo, con durate operative che nelle applicazioni professionali superano i 15-20 anni se correttamente installate.

Caratteristiche distintive

• Coefficiente di trasmittanza termica: valori U tra 0,7 e 3,0 W/(m²·K) a seconda della configurazione (doppio/triplo vetro, tipo di gas, trattamenti), determinano l’efficienza energetica complessiva dell’attrezzatura refrigerata
• Spessore dell’intercapedine: distanza ottimale tra 12 e 16 mm per il doppio vetro, oltre la quale si innescano moti convettivi che riducono l’isolamento; nei tripli vetri si utilizzano due intercapedini da 10-12 mm ciascuna
• Gas di riempimento: aria disidratata (soluzione base), argon (conduttività termica ridotta del 30% rispetto all’aria), kripton (prestazioni superiori ma costo elevato) o miscele, con purezza minima del 90% per mantenere le prestazioni dichiarate
• Trattamenti superficiali: coating basso emissivi (low-E) applicati sulla faccia interna che riducono l’emissività da 0,89 a 0,03-0,15, riflettendo la radiazione infrarossa e migliorando l’isolamento del 30-40%
• Sigillatura strutturale: doppia barriera con butile (sigillante primario impermeabile al vapore) e polisolfuro o silicone strutturale (sigillante secondario con resistenza meccanica), garantisce ermeticità per oltre 15 anni
• Resistenza alla temperatura differenziale: capacità di sopportare gradienti termici fino a 60-70°C tra interno ed esterno senza rotture da shock termico, fondamentale per celle a -20°C in ambienti a +25°C

Applicazioni professionali

Nelle vetrine refrigerate verticali per pasticceria, gastronomia e GDO, le vetrocamere costituiscono le pareti frontali e laterali che permettono l’esposizione visiva dei prodotti mantenendo temperature tra +2°C e +8°C. I modelli con triplo vetro e gas argon riducono i consumi energetici del 25-35% rispetto alle configurazioni a doppio vetro standard, con ritorni d’investimento in 3-5 anni di esercizio continuo. La temperatura superficiale interna superiore a +12°C previene la condensa anche in condizioni di elevata umidità ambientale (70-80% UR).

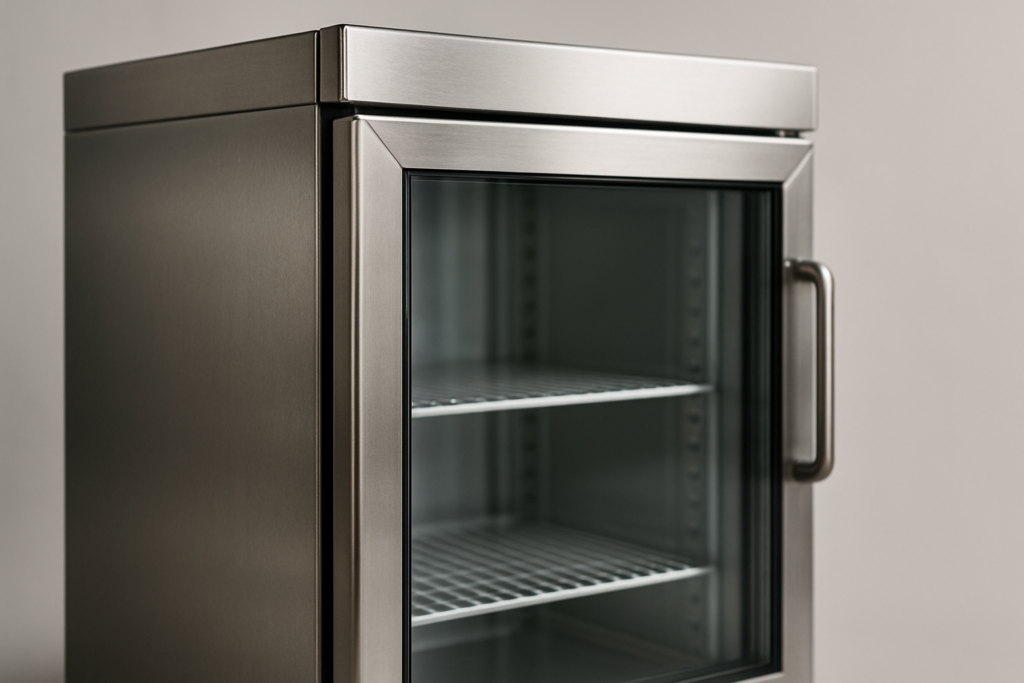

Gli armadi refrigerati professionali per ristoranti, hotel e catering utilizzano porte con vetrocamera per consentire l’identificazione rapida dei contenuti senza aperture, riducendo le dispersioni termiche. Le configurazioni GN 2/1 impiegano lastre da 600×800 mm con spessore totale 20-24 mm, mentre i modelli roll-in per grandi cucine montano pannelli fino a 800×2000 mm. Il coefficiente U inferiore a 1,5 W/(m²·K) consente il mantenimento di -2°C/+8°C con consumi ridotti del 20-30% rispetto a porte in vetro singolo.

Nelle celle frigorifere e di congelamento, le vetrocamere integrate in sportelli e oblò di ispezione permettono il controllo visivo senza compromettere l’isolamento. Per celle a -18/-25°C si adottano tripli vetri con intercapedini da 12 mm riempite ad argon e doppio coating low-E, ottenendo U fino a 0,7-0,9 W/(m²·K). Il riscaldamento elettrico perimetrale (potenza 10-15 W/m) integrato nel telaio previene la formazione di ghiaccio sui bordi in ambienti con umidità elevata.

Nel settore bar e caffetteria, le vetrine espositive per dolci, bibite e snack impiegano vetrocamere con trattamento anti-riflesso sulla superficie esterna per migliorare la visibilità sotto illuminazione intensa. I modelli refrigerati a +4/+6°C utilizzano doppi vetri con U 1,8-2,2 W/(m²·K), mentre le versioni non refrigerate per prodotti da banco adottano soluzioni più leggere con intercapedine da 6-8 mm principalmente per isolamento acustico e protezione termica.

Vantaggi e limiti

Vantaggi

• Efficienza energetica: riduzione dei consumi elettrici del 20-40% rispetto a vetri singoli, con abbattimento dei costi operativi che in esercizi con refrigerazione continua può superare i 500-800 €/anno per armadio
• Eliminazione della condensa: temperatura superficiale interna controllata previene l’appannamento senza necessità di resistenze scaldavetro, con risparmio energetico addizionale di 30-50 W/m²
• Stabilità termica: riduzione delle oscillazioni di temperatura interna durante le aperture, con miglioramento della conservazione degli alimenti e minore stress per il compressore
• Comfort ambientale: minore irraggiamento di freddo verso l’esterno nelle vetrine, con ambiente di lavoro più confortevole per il personale e riduzione dei gradienti termici in prossimità delle attrezzature
• Durabilità: assenza di manutenzione ordinaria e vita utile superiore a 15 anni senza degrado delle prestazioni isolanti, garantendo stabilità dei consumi nel tempo
• Conformità normativa: contribuisce al rispetto dei parametri della Direttiva ErP 2015/1094/UE sui limiti di consumo energetico per apparecchiature di refrigerazione commerciale

Limiti e aspetti da considerare

• Peso maggiorato: massa specifica di 18-30 kg/m² per doppi vetri e 30-45 kg/m² per tripli, richiede cerniere e guide dimensionate adeguatamente e complica le operazioni di sostituzione
• Investimento iniziale: costo superiore del 40-80% rispetto a porte in vetro singolo, con necessità di valutare il ritorno economico in funzione delle ore di esercizio annue
• Spessore complessivo: ingombro di 20-40 mm riduce lo spazio utile interno in armadi con profondità limitata e richiede telai porta più profondi
• Riparazione complessa: in caso di rottura della sigillatura o delle lastre è necessaria la sostituzione dell’intero elemento vetrato, con costi di 150-400 €/m² a seconda della configurazione
• Sensibilità alle sollecitazioni: impatti sui bordi o serraggi non uniformi del telaio possono compromettere la tenuta, richiedendo attenzione in fase di installazione e regolazione periodica delle cerniere
• Limitazioni dimensionali: lastre superiori a 1,2-1,5 m² richiedono supporti intermedi o telai rinforzati per evitare deformazioni, con vincoli progettuali per vetrine di grandi dimensioni

Domande frequenti

Quando è necessaria una vetrocamera a triplo vetro rispetto al doppio?

Il triplo vetro risulta giustificato per celle di congelamento a temperature inferiori a -15°C, ambienti con elevata umidità (>70% UR) dove la condensa è critica, o situazioni in cui l’attrezzatura opera continuamente in locali climatizzati con differenziali termici superiori a 30°C. Il maggiore investimento si ripaga in 4-6 anni attraverso il risparmio energetico. Per refrigeratori a +2/+8°C in ambienti standard, il doppio vetro con gas argon offre il miglior compromesso prestazioni-costo.

Come si identifica il degrado della vetrocamera?

I segnali di compromissione della sigillatura includono appannamento persistente tra le lastre (visibile come alone biancastro o goccioline interne), riduzione della trasparenza con formazione di depositi, aumento anomalo della temperatura superficiale esterna e incremento dei consumi energetici del 15-25%. Una volta persa la tenuta, l’umidità penetrata degrada irreversibilmente le prestazioni isolanti e rende necessaria la sostituzione entro 6-12 mesi per evitare ulteriori inefficienze.

Il gas argon nell’intercapedine si disperde nel tempo?

In vetrocamere correttamente sigillate la perdita di argon è inferiore all’1% annuo, quindi dopo 10 anni la concentrazione rimane superiore all’85-90%, sufficiente a garantire le prestazioni nominali. La velocità di dispersione dipende dalla qualità della sigillatura e dall’escursione termica di esercizio. Cicli ripetuti di gelo-disgelo accelerano il degrado del sigillante con tassi di perdita fino al 2-3% annuo. Per questo motivo i produttori dichiarano prestazioni riferite ai primi 10-15 anni di vita.

Le vetrocamere richiedono manutenzione specifica?

Non necessitano di interventi ordinari sulle camere stesse, ma richiedono pulizia periodica delle superfici esterne con detergenti neutri non abrasivi per mantenere la trasparenza. È importante verificare semestralmente la regolazione delle cerniere per evitare sollecitazioni anomale sui bordi, controllare l’integrità delle guarnizioni perimetrali e ispezionare visivamente l’assenza di condensa interna. Eventuali resistenze scaldavetro perimetrali vanno testate annualmente. I telai metallici necessitano di verifica del serraggio delle viti di fissaggio ogni 12-18 mesi per compensare le dilatazioni termiche.

Conclusione

La vetrocamera rappresenta una soluzione tecnica consolidata per garantire isolamento termico, visibilità dei prodotti e controllo della condensa nelle attrezzature refrigerate professionali. La scelta tra configurazioni a doppio o triplo vetro, tipo di gas di riempimento e trattamenti superficiali deve basarsi sulle specifiche condizioni di utilizzo: temperature di esercizio, umidità ambientale, ore di funzionamento e vincoli di budget. L’investimento iniziale superiore viene compensato dalla riduzione dei consumi energetici, dall’eliminazione di inefficienze operative legate alla condensa e dalla durabilità estesa nel tempo, con ritorni economici misurabili in contesti di utilizzo continuativo tipici delle attività HoReCa e della grande distribuzione.
