Elettrocardiografi

Gli elettrocardiografi sono la scrittura del cuore messa su carta: dispositivi elettromedicali progettati per produrre elettrocardiogrammi a fini diagnostici, registrazioni dell’attività elettrica del cuore che restano fra gli esami più eseguiti dell’intera medicina. Lo strumento esiste nella versione da tavolo per l’ambulatorio, a uno, tre, sei o dodici canali, e in quella portatile, palmare o su tablet, per il lavoro fuori sede, e porta con sé il consumabile che l’esame richiede ogni giorno: la carta per ECG, gli elettrodi ECG e i cavi paziente ECG, nelle dotazioni di studi medici, ambulatori di cardiologia, strutture sanitarie e servizi di medicina del lavoro e dello sport. L’ECG vive di dettagli tecnici e di gesti fatti bene: il segnale elettrico del cuore è piccolissimo, e fra il torace del paziente e il tracciato leggibile c’è una catena di componenti, dagli elettrodi ai cavi all’elettronica, che devono lavorare bene tutti insieme. Lo standard grafico, la norma tecnica dedicata, il capitolo pediatrico e il consumo quotidiano di carta, elettrodi e gel sono lo stesso esame guardato dai punti in cui può cedere.

L’esame standard e la sua taratura

L’elettrocardiogramma standard a riposo è l’esame ECG di base per ottenere un tracciato diagnostico, e ha una convenzione grafica condivisa: la taratura comunemente riportata è 25 millimetri al secondo di scorrimento e 10 millimetri per ogni millivolt. È la convenzione che rende i tracciati confrontabili nel mondo intero, da decenni: il cardiologo che riceve un ECG sa che un quadratino racconta sempre lo stesso tempo e la stessa ampiezza, e le misure di tempi e ampiezze si fanno letteralmente contando i quadretti. La standardizzazione è la forza silenziosa dell’esame: un tracciato prodotto in un piccolo studio di provincia e uno prodotto in un grande ospedale universitario parlano la stessa lingua grafica, e la storia cardiologica di un paziente si può leggere attraverso anni di registrazioni coerenti fra loro.

La norma degli elettrocardiografi

Lo strumento ha la sua norma dedicata: la IEC/EN 60601-2-25 definisce i requisiti di sicurezza di base e di prestazione essenziale per gli elettrocardiografi destinati alla produzione di report ECG diagnostici. Il perimetro è preciso e va conosciuto: la norma non copre gli elettrocardiografi ambulatoriali, cioè i registratori dinamici che seguono il paziente per ore, né i monitor cardiaci, che rientrano in norme dedicate, perché registrare un tracciato diagnostico a riposo e sorvegliare un ritmo nel tempo sono due mestieri diversi, con requisiti tecnici diversi. Per chi acquista, il criterio che ne discende è netto: verificare la conformità alle norme specifiche di sicurezza e prestazione, insieme alla destinazione d’uso diagnostica prevista dal fabbricante. Un apparecchio su cui si prendono decisioni cliniche deve poter dichiarare, carte alla mano, di essere nato esattamente per quello.

Il segnale piccolo e il rumore

Il cuore scrive la sua storia con una grafia minuscola: l’ECG diagnostico si basa sulla registrazione di segnali elettrici molto piccoli, e la qualità del sistema dipende anche dalla capacità di ridurre il rumore e gli artefatti che possono portare a interpretazioni errate. È qui che il consumabile smette di essere un dettaglio da listino: elettrodi ben conservati e applicati a regola d’arte, cavi paziente integri e connessioni pulite sono parte della qualità finale del tracciato quanto l’elettronica dello strumento, perché l’artefatto entra sempre dal punto più debole della catena di misura. C’è poi il capitolo pediatrico, che chiede attenzioni sue: nei bambini il posizionamento degli elettrodi può richiedere adattamenti rispetto allo schema dell’adulto, in particolare nei lattanti, per la diversa anatomia del torace e la posizione più centrale del cuore; nelle derivazioni precordiali il principio guida è mantenere il corretto orientamento anatomico, con i casi particolari, come il posizionamento speculare a destra, sempre annotati sul tracciato per chi lo leggerà.

I consumabili dell’elettrocardiografo

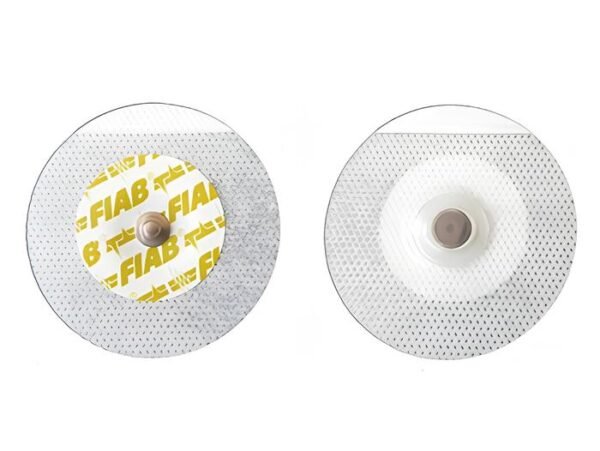

Il conto vero di un ECG non sta quasi mai nell’apparecchio: sta in ciò che gli gira intorno e si consuma a ogni esame. La carta termica è il caso più chiaro. Esiste in rotolo e a pacco ripiegato, con la griglia stampata in colori diversi, e i formati non sono intercambiabili: ogni apparecchio vuole la sua misura e la sua piega, quindi la carta si ordina sul modello di strumento e non sul formato generico, e chi gestisce più macchine tiene a magazzino più tipi. Gli elettrodi monouso si distinguono per supporto, foam o tessuto non tessuto, per connessione, a bottone o a linguetta, per tipo di gel, liquido o solido, e per taglia, con le misure pediatriche che non sono adulti rimpiccioliti. Il gel per ECG serve alle piastre e agli elettrodi riutilizzabili, e sta in tubetto, in sacca o in spray. Ci sono poi gli adattatori, i pezzi meno raccontati e più risolutivi: bottone, snap, grabber, banana e coccodrillo esistono perché elettrodi e cavi di generazioni diverse devono continuare a parlarsi. Cavi paziente a tre o cinque derivazioni, batterie di ricambio e borse da trasporto chiudono la dotazione.

Gli elettrocardiografi nella diagnostica strumentale

Nel ramo diagnostica strumentale l’elettrocardiografo è lo strumento del segnale per eccellenza: mentre gli ecografi danno l’immagine e i monitor multiparametrici sorvegliano i parametri nel tempo, l’ECG fotografa i suoi punti di vista elettrici sul cuore in pochi secondi di registrazione a riposo. Con i pulsossimetri e gli sfigmomanometri compone la cassetta degli attrezzi cardiovascolare di ogni ambulatorio: strumenti diversi fra loro, con un solo organo al centro dell’attenzione.

Come scegliere gli elettrocardiografi

Il primo controllo è sulle carte: la rispondenza alla norma specifica degli apparecchi diagnostici e la destinazione d’uso dichiarata dal fabbricante reggono tutto il resto, e si verificano prima di qualunque accessorio. Il secondo riguarda il flusso di lavoro, ed è pratico: numero di canali, stampa integrata o refertazione a video, memoria e connettività si scelgono guardando dove finiscono i tracciati dopo la registrazione. Il terzo è il costo di esercizio, che in questo esame non sta nell’apparecchio ma nei materiali: carta del formato giusto, elettrodi adulti e pediatrici, gel, adattatori e cavi si consumano di continuo, e la loro reperibilità pesa più della scheda tecnica nell’arco di qualche anno. Il quarto è la popolazione servita, con gli adattamenti pediatrici del posizionamento per chi lavora anche con bambini e lattanti. Chi compra bene, alla fine, non porta a casa un apparecchio: mette insieme una catena, dalla pelle preparata all’elettrodo fresco, dal cavo integro alla carta della misura giusta, e la tiene rifornita. Dieci secondi di corrente minuscola diventano un foglio che un cardiologo, ovunque si trovi, legge senza chiedere spiegazioni, e quel foglio esce leggibile solo se ogni anello era al suo posto.
