Struttura tubolare

Cos’è la struttura tubolare?

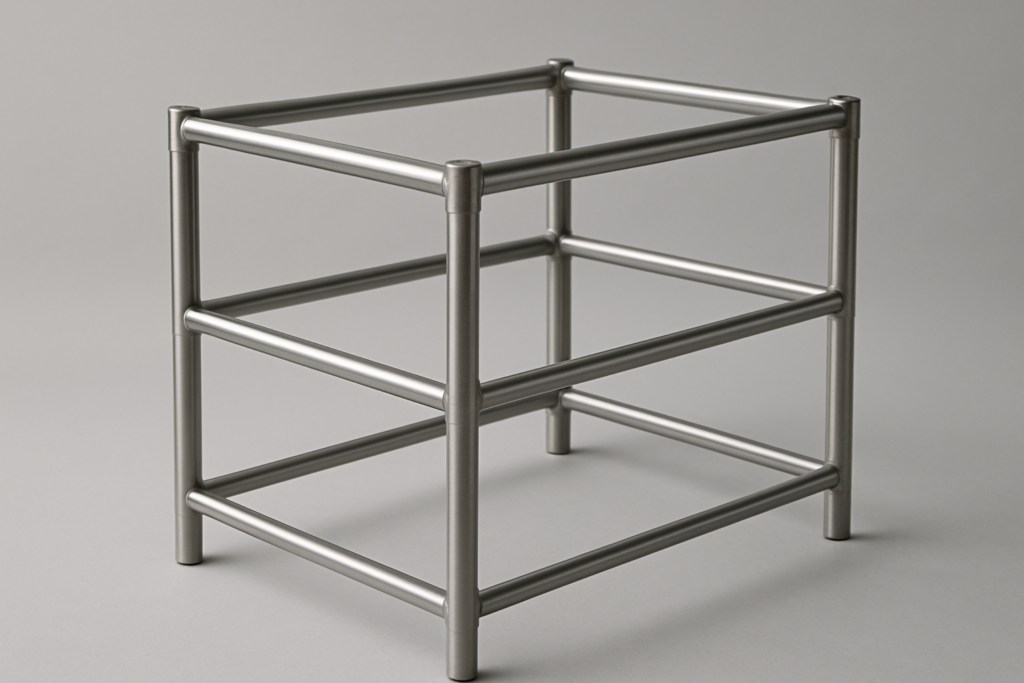

La struttura tubolare designa un sistema costruttivo basato sull’impiego di tubi in acciaio inossidabile (tipicamente AISI 304 o AISI 316) collegati tramite saldature TIG o MIG per formare telai portanti. Questo metodo di fabbricazione sfrutta la geometria circolare o quadrata del tubo per ottimizzare il rapporto tra resistenza meccanica e peso complessivo, ottenendo componenti capaci di sostenere carichi significativi con una massa ridotta rispetto alle alternative in lamiera piena o profilati massicci.

Nel settore HoReCa, le strutture tubolari trovano applicazione diffusa nella realizzazione di carrelli di servizio, scaffalature mobili, telai di supporto per attrezzature termiche e piani di lavoro. La sezione cava del tubo conferisce rigidità torsionale e flessionale elevata, mentre l’acciaio inox garantisce resistenza alla corrosione in ambienti umidi, esposti a detergenti aggressivi e sbalzi termici frequenti. I diametri esterni oscillano generalmente tra 19 mm e 50 mm, con spessori di parete compresi tra 1 mm e 2 mm secondo le sollecitazioni previste.

Il processo di assemblaggio prevede la preparazione dei tubi mediante taglio di precisione, sbavatura delle estremità e saldatura in atmosfera inerte per preservare le proprietà anticorrosive dell’acciaio. Alcuni produttori integrano elementi di rinforzo localizzati nelle zone maggiormente sollecitate, come gli angoli del telaio o i punti di attacco delle ruote nei carrelli. La finitura superficiale può essere satinata o lucida, con eventuale elettrolucidatura per applicazioni igieniche avanzate in ambienti ad alto rischio microbiologico.

Rispetto ai telai in lamiera stampata o pressopiegata, la struttura tubolare offre maggiore durabilità sotto carichi dinamici e impatti ripetuti, caratteristica apprezzata in contesti operativi intensivi come cucine professionali, catering e banqueting. La modularità costruttiva consente inoltre variazioni dimensionali senza attrezzature produttive complesse, facilitando personalizzazioni per esigenze specifiche di altezza, larghezza o configurazione degli accessori.

Caratteristiche distintive

• Rapporto resistenza/peso ottimizzato: la sezione tubolare cava distribuisce il materiale lungo il perimetro, massimizzando il momento di inerzia rispetto alla massa. Un telaio tubolare da 30 mm di diametro e 1,5 mm di spessore può reggere carichi fino a 150-200 kg con peso proprio inferiore del 40% rispetto a equivalenti in profilato pieno.
• Resistenza agli urti e alle torsioni: la geometria chiusa del tubo previene deformazioni locali concentrate, diffondendo le sollecitazioni su tutta la circonferenza. Nei carrelli sottoposti a movimentazione frequente su pavimenti irregolari, questa proprietà riduce significativamente i rischi di cedimenti strutturali o piegature permanenti.
• Facilità di pulizia e igiene: l’assenza di angoli vivi interni e la superficie esterna liscia e continua semplificano le operazioni di sanificazione. La norma EN 1672-2 relativa ai requisiti igienici delle attrezzature alimentari raccomanda geometrie prive di interstizi difficili da raggiungere, requisito soddisfatto dalle strutture tubolari saldate con cordoni continui.
• Durabilità in ambienti corrosivi: l’acciaio inox AISI 304 (contenuto di cromo 18%, nichel 8%) resiste agli agenti detergenti alcalini e acidi deboli comunemente impiegati nella sanificazione professionale. Nei contesti marini o con esposizione prolungata a cloruri (cucine di bordo, pescherie), si preferisce l’AISI 316 con aggiunta di molibdeno (2-3%) per resistenza superiore alla corrosione da pitting.
• Modularità e riparabilità: i componenti tubolari danneggiati possono essere sostituiti tagliando il tratto interessato e risaldando una nuova sezione, operazione praticabile in officine attrezzate senza necessità di smantellare l’intera struttura. Questa caratteristica prolunga la vita utile dell’attrezzatura e riduce i costi di manutenzione straordinaria.
• Estetica professionale e finitura personalizzabile: la superficie cilindrica si presta a lucidature specchianti o satinature uniformi, conferendo un aspetto coerente con gli standard visivi delle cucine professionali moderne. Alcuni produttori offrono trattamenti di elettrolucidatura che riducono la rugosità superficiale fino a Ra ≤ 0,8 µm, valore richiesto in ambienti farmaceutici e di alta ristorazione.

Applicazioni professionali

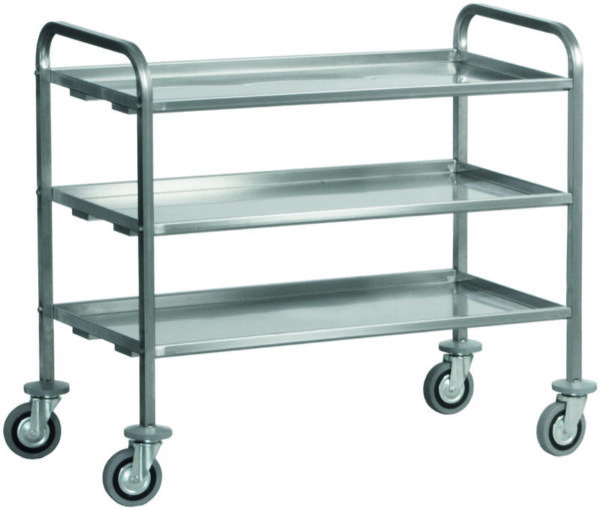

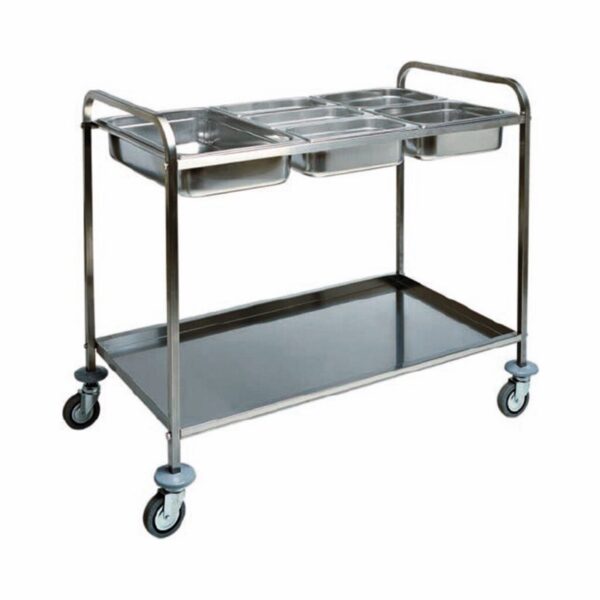

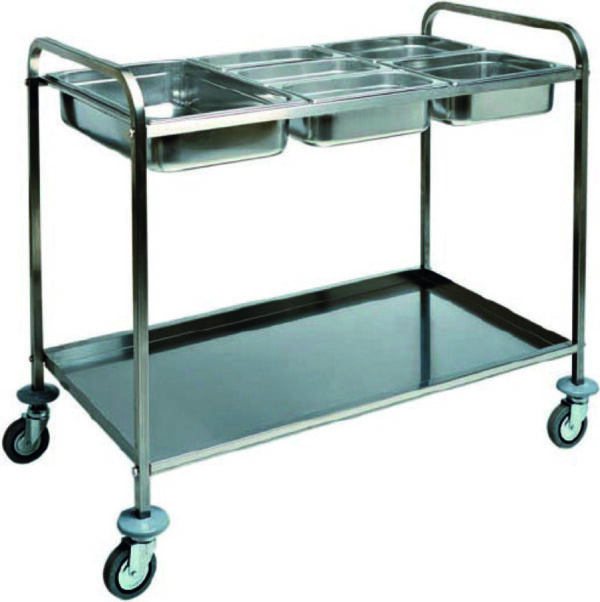

Nelle cucine professionali, le strutture tubolari costituiscono l’ossatura di carrelli portavivande a più piani, dotati di ruote piroettanti con diametro 100-125 mm e portata unitaria fino a 80 kg per ripiano. I telai tubolari garantiscono stabilità anche a pieno carico durante gli spostamenti tra zona di preparazione e sala, assorbendo le vibrazioni generate da pavimentazioni piastrellate o giunti di dilatazione. Le saldature perimetrali continue impediscono infiltrazioni di liquidi nelle cavità, prevenendo proliferazioni batteriche nascoste.

Nel settore bar e pasticceria, le scaffalature tubolari mobili facilitano la riorganizzazione degli spazi in funzione dei picchi di produzione o delle esigenze di stoccaggio stagionale. Le dimensioni standard prevedono altezze modulari da 1500 mm a 1800 mm, con larghezze tra 600 mm e 900 mm. La regolabilità dei piani mediante agganci a incastro su montanti tubolari forati consente di adattare le altezze utili al volume dei contenitori gastronorm o delle teglie da forno.

Nelle operazioni di banqueting e catering, i carrelli a struttura tubolare per trasporto e distribuzione pasti devono rispettare limiti dimensionali imposti dai vani degli ascensori e dalle larghezze minime dei corridoi (tipicamente 750 mm). I telai tubolari consentono di massimizzare la capacità di carico entro ingombri contenuti, con portate complessive fino a 300 kg distribuiti su 10-12 ripiani. Le ruote montate su forcelle in acciaio inox saldate al telaio tubolare inferiore garantiscono manovrabilità anche con pesi elevati.

In ambito GDO e gastronomia, le isole di esposizione refrigerate utilizzano strutture tubolari per i banchi di servizio e le barriere di protezione. Il telaio tubolare perimetrale sostiene i pannelli in vetro temperato e le vaschette gastronorm refrigerate, permettendo configurazioni personalizzate in base al layout del punto vendita. La resistenza meccanica del tubo compensa l’assenza di elementi strutturali verticali ingombranti, preservando la visibilità della merce esposta.

Vantaggi e limiti

Vantaggi

• Leggerezza strutturale che facilita la movimentazione manuale delle attrezzature, riducendo l’affaticamento del personale durante le operazioni di pulizia o riorganizzazione degli spazi.
• Elevata rigidità torsionale e flessionale che previene oscillazioni durante il trasporto di carichi su superfici irregolari, migliorando la sicurezza operativa e riducendo i rischi di rovesciamenti.
• Resistenza alla corrosione a lungo termine in ambienti con elevata umidità relativa (fino al 90%) e temperature variabili tra -10 °C e +60 °C, senza necessità di trattamenti protettivi aggiuntivi.
• Compatibilità con processi di sanificazione intensivi mediante lavaggio ad alta pressione (fino a 80 bar) e detergenti alcalini con pH fino a 11, senza degradazione delle finiture superficiali.
• Riparabilità localizzata che consente la sostituzione di singoli elementi tubolari danneggiati senza smantellamento totale, con costi di intervento ridotti rispetto alla sostituzione integrale.
• Estetica professionale che si integra armoniosamente con altri arredi in acciaio inox, mantenendo coerenza visiva nell’ambiente di lavoro.

Limiti e aspetti da considerare

• Costo iniziale superiore rispetto a strutture in acciaio zincato o verniciato, con incrementi del 30-50% legati al prezzo della materia prima e alla complessità delle saldature in atmosfera controllata.
• Necessità di competenze specializzate per saldature TIG di qualità igienica, con personale certificato secondo normativa EN ISO 9606-1 per saldatura di acciai inossidabili.
• Deformazioni permanenti in caso di sovraccarichi localizzati eccedenti il 150% del carico nominale, particolarmente critiche nei nodi di giunzione tra tubi ortogonali.
• Possibile formazione di ossidazioni superficiali (tea staining) in ambienti con presenza di cloro libero in concentrazioni superiori a 200 ppm, risolvibile mediante interventi periodici di passivazione chimica.
• Trasmissione del rumore da impatto durante la movimentazione su pavimenti duri, attenuabile mediante inserti in gomma termoplastica alle estremità dei tubi verticali.
• Limitazioni nelle personalizzazioni estetiche rispetto a strutture con pannellature, vincolando l’aspetto finale alla geometria tubolare e alle finiture metalliche disponibili.

Domande frequenti

Quali diametri e spessori sono più indicati per carrelli con portata superiore a 200 kg?

Per applicazioni con portate tra 200 kg e 300 kg, si consigliano tubi con diametro esterno 38-42 mm e spessore parete 1,5-2 mm in AISI 304. Nei telai base soggetti a carichi concentrati (zone di attacco ruote), alcuni produttori utilizzano tubi quadrati 40×40 mm con spessore 2 mm per aumentare la resistenza alla compressione verticale. La scelta finale dipende dalla distribuzione del carico sui ripiani e dall’altezza complessiva del carrello: strutture oltre 1600 mm necessitano rinforzi diagonali per contrastare l’instabilità laterale.

Come verificare la qualità delle saldature in una struttura tubolare?

Le saldature TIG di qualità professionale si riconoscono dalla continuità del cordone, dall’assenza di porosità superficiali e da colorazioni uniformi (grigio chiaro o argenteo). Ossidazioni marroni o nere indicano saldatura eseguita senza adeguata protezione di gas inerte, compromettendo la resistenza alla corrosione. Nei punti critici è possibile richiedere controlli non distruttivi mediante liquidi penetranti (secondo EN ISO 3452) per rilevare microfratture invisibili. I certificati di conformità del materiale base devono attestare il grado AISI e la tracciabilità della colata.

Quanto dura mediamente una struttura tubolare in acciaio inox in ambiente professionale?

In condizioni operative standard (pulizia quotidiana con detergenti neutri, utilizzo entro i carichi nominali, assenza di urti violenti), una struttura tubolare in AISI 304 mantiene piena funzionalità per 15-20 anni. La durata si riduce a 10-12 anni in ambienti particolarmente aggressivi (cucine con vapori acidi, lavaggi con ipoclorito superiore a 500 ppm) se non si adotta AISI 316. Le ruote e i componenti mobili (cuscinetti, perni) richiedono sostituzioni ogni 3-5 anni in funzione dell’intensità d’uso, mentre il telaio tubolare raramente necessita interventi strutturali se correttamente dimensionato.

È possibile riparare localmente una struttura tubolare danneggiata?

Sì, mediante taglio del tratto deformato e innesto di una nuova sezione tubolare saldata alle estremità residue. L’intervento richiede saldatore certificato e ripristino della passivazione superficiale nell’area interessata tramite decapaggio chimico o elettrolucidatura localizzata. La riparazione è tecnicamente ed economicamente conveniente per danni limitati a singoli elementi (montanti, traverse), mentre cedimenti multipli o deformazioni globali del telaio rendono preferibile la sostituzione completa. I costi di una riparazione localizzata oscillano tra il 20% e il 35% del valore di una struttura nuova equivalente.

Conclusione

La struttura tubolare in acciaio inossidabile rappresenta una soluzione costruttiva consolidata per attrezzature professionali che richiedono leggerezza, robustezza e resistenza agli ambienti operativi gravosi tipici del settore HoReCa. La scelta tra diverse configurazioni di diametro, spessore e grado di acciaio deve basarsi su un’analisi puntuale dei carichi previsti, della frequenza di movimentazione e delle condizioni ambientali specifiche dell’installazione. Una struttura tubolare progettata correttamente e realizzata con saldature di qualità igienica garantisce decenni di servizio con interventi manutentivi minimi, costituendo un investimento che si ammortizza nel tempo grazie alla durabilità superiore rispetto alle alternative in materiali meno prestazionali.
