Cos’è il diametro?
Il diametro rappresenta la misura della distanza massima che attraversa una sezione circolare passando per il centro. Nelle attrezzature professionali per la ristorazione, questa dimensione geometrica costituisce un parametro tecnico determinante per la compatibilità, le prestazioni operative e l’efficienza funzionale di componenti e macchinari.
Questa misura, espressa in millimetri (mm) o pollici (“), si applica a numerosi elementi: dalle ruote dei carrelli ai tubi di scarico, dai recipienti cilindrici agli elementi riscaldanti, dalle pale dei miscelatori agli inserti per pentole. La precisione del diametro influenza direttamente l’intercambiabilità dei componenti, la stabilità meccanica e le capacità operative dell’attrezzatura.
Nel settore HoReCa, il diametro non è mai una scelta arbitraria: risponde a normative tecniche specifiche (come le serie DIN per tubazioni o le dimensioni gastronorm per contenitori), esigenze ergonomiche e requisiti prestazionali. Una variazione di pochi millimetri può compromettere la tenuta di una guarnizione, alterare il flusso di un sistema di aspirazione o rendere incompatibile un accessorio con la sua base.
La corretta interpretazione di questa misura richiede attenzione: il diametro esterno (DE) e il diametro interno (DI) di un tubo, ad esempio, differiscono per lo spessore della parete, un dato cruciale per calcolare portata idrica, resistenza meccanica e compatibilità con raccordi. Analogamente, il diametro nominale (DN) di una tubazione può discostarsi dal valore effettivo per convenzioni normative.
Caratteristiche distintive
- Diametro esterno (DE): misura l’ingombro complessivo di tubi, ruote o recipienti, determinando lo spazio necessario per l’installazione e il passaggio in ambienti operativi ristretti come corridoi di cucina da 90-120 cm
- Diametro interno (DI): definisce la sezione utile di tubi e contenitori, influenzando direttamente la capacità di flusso (litri/minuto), la velocità di evacuazione e il volume contenibile in recipienti cilindrici
- Diametro nominale (DN): convenzione standardizzata per tubazioni (DN40, DN50) che indica approssimativamente il diametro interno in millimetri, facilitando la selezione di raccordi e valvole compatibili secondo normative europee
- Tolleranze dimensionali: margini di variazione ammessi (tipicamente ±0,5-2 mm) secondo classi di precisione ISO, fondamentali per accoppiamenti tra componenti come coperchi gastronorm o inserti per tavoli refrigerati
- Diametro di rotolamento: misura efficace delle ruote sotto carico che, considerando la deformazione del materiale (gomma, poliuretano, nylon), determina l’altezza reale di un carrello e la resistenza al rotolamento su pavimenti irregolari
- Rapporto diametro/spessore: indice strutturale per tubi e recipienti in acciaio AISI 304/316 che, secondo il rapporto D/s, indica la resistenza a pressione interna, deformazioni termiche e sollecitazioni meccaniche ripetute
Applicazioni professionali
Nelle cucine professionali, il diametro delle ruote dei carrelli portavivande e dei contenitori per rifiuti varia tra 80 mm e 200 mm: diametri ridotti (80-100 mm) favoriscono l’abbassamento del baricentro e la stabilità su superfici piane, mentre diametri maggiori (150-200 mm) superano più agevolmente ostacoli come guide porta basculante, griglie di scarico e dislivelli tra zone di lavoro. I carrelli di servizio sala richiedono ruote da 100-125 mm per equilibrare silenziosità e manovrabilità su pavimenti in gres porcellanato.
Nei sistemi di aspirazione e ventilazione, il diametro delle condotte determina la velocità dell’aria e l’efficienza di estrazione: condotte da 200-250 mm per cappe a parete in cucine da 20-30 coperti, fino a 400-500 mm per sistemi centralizzati in strutture alberghiere. La selezione errata comporta rumorosità eccessiva (oltre 65 dB) per velocità eccessive in sezioni ridotte, o depositi di grassi per velocità insufficienti (sotto 8 m/s) in sezioni sovradimensionate.
Per tubazioni idrauliche e di scarico, il diametro risponde a normative precise: DN40 (diametro nominale 40 mm) per scarichi di lavelli e lavapiatti, DN50-DN75 per condense di celle frigorifere e abbattitori, DN100-DN125 per collettori principali. La portata idrica è proporzionale al quadrato del diametro: raddoppiare la sezione da DN40 a DN80 quadruplica la capacità di evacuazione, riducendo il rischio di rigurgiti durante picchi operativi.
Nelle attrezzature di cottura, il diametro di pentole e tegami segue standard modulari: 200, 240, 280, 320, 360 mm per serie professionali, con tolleranze ridotte (±2 mm) per compatibilità con piastre a induzione e zone di cottura delimitate. I brasatori cilindrici per pasticceria industriale raggiungono diametri di 600-800 mm, con spessori di parete 3-4 mm in rame stagnato per distribuzione termica uniforme. Gli inserti gastronorm circolari presentano diametri normalizzati 176 mm (GN 1/6), 216 mm (GN 1/4) e 265 mm (GN 1/3) per integrazione in tavoli refrigerati e bagnomaria.
Vantaggi e limiti
Vantaggi
- Standardizzazione operativa: diametri normalizzati (gastronorm, DN, pollici) garantiscono intercambiabilità tra componenti di fornitori diversi, semplificando manutenzione e riduzioni dei tempi di fermo macchina da ore a minuti
- Ottimizzazione prestazionale: la scelta corretta del diametro massimizza efficienza (ruote più grandi riducono sforzo di spinta del 30-40%), portata (tubi maggiorati dimezzano perdite di carico) e capacità termica (recipienti ampi distribuiscono calore uniformemente)
- Adattabilità ergonomica: diametri proporzionati alle dimensioni degli operatori migliorano maneggevolezza: maniglie da 25-32 mm per presa sicura, pale da 280-320 mm per miscelatori verticali in pasticceria, volanti da 150-200 mm per valvole manuali
- Prevedibilità dei costi: misure standard riducono prezzi di produzione e disponibilità di ricambi; un inserto gastronorm circolare DN265 costa 40-60% meno di una soluzione custom equivalente
- Conformità normativa: diametri prescritti da regolamenti (D.Lgs 81/2008 per tubazioni gas, norme UNI per scarichi) facilitano certificazioni e collaudi da parte di organi competenti
Limiti e aspetti da considerare
- Rigidità degli standard: vincoli dimensionali possono limitare soluzioni innovative o ottimizzazioni per layout particolari, richiedendo adattatori che introducono punti di potenziale perdita o riduzione prestazionale
- Incompatibilità tra sistemi: coesistenza di standard metrici (mm) e anglosassoni (pollici) genera confusione; un tubo da 1″ ha diametro esterno 33,7 mm, non 25,4 mm, causando errori di approvvigionamento
- Variabilità sotto carico: diametri di ruote e tubi si modificano con temperatura e pressione; pneumatici per carrelli perdono 5-8 mm di diametro effettivo con carichi di 200-300 kg, alterando altezze operative
- Compromessi funzionali: diametri maggiori migliorano prestazioni ma aumentano ingombro, peso e costo; una ruota da 200 mm pesa il doppio di una da 125 mm, complicando movimentazione manuale di carrelli vuoti

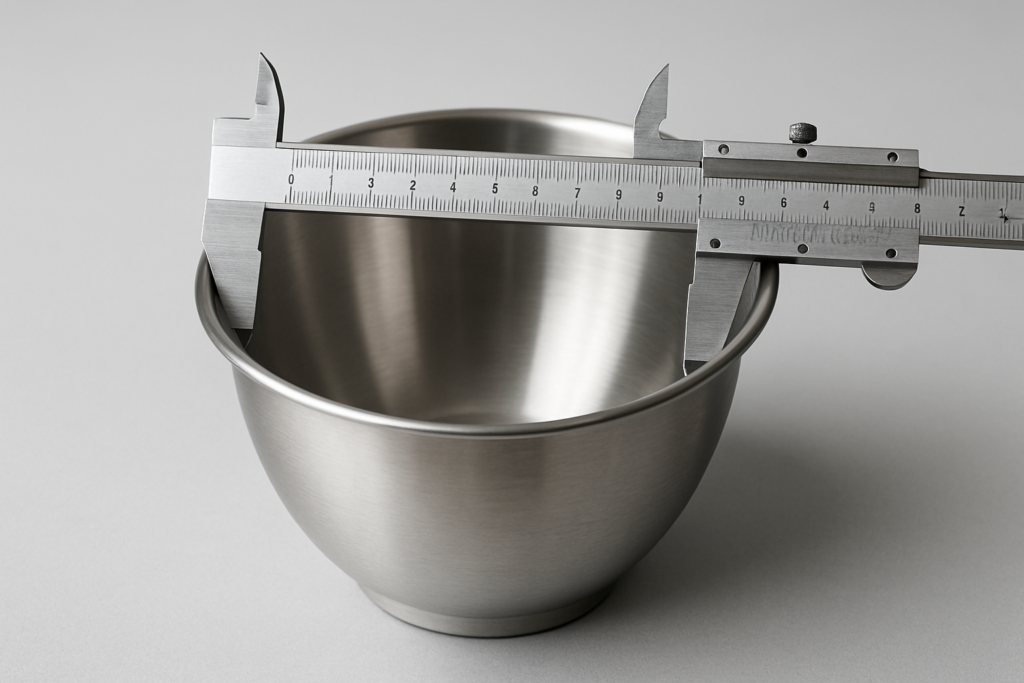

- Difficoltà di misurazione: componenti ovali per deformazione, superfici interne inaccessibili e corrosione richiedono calibri digitali e competenze specifiche per rilevazioni accurate, specialmente per controlli di conformità su forniture
Domande frequenti
Come si sceglie il diametro ottimale delle ruote per carrelli di servizio?
La selezione dipende da tre variabili: portata (kg), tipologia di pavimento e presenza di ostacoli. Per carichi fino a 100 kg su superfici lisce (resina, pvc), ruote da 80-100 mm offrono stabilità e manovrabilità. Tra 100-200 kg o con pavimenti texturizzati (gres antisdrucciolo), preferire 125-150 mm. Oltre 200 kg o con guide e dislivelli frequenti, scegliere 160-200 mm per ridurre sforzo di trazione sotto i 15 N raccomandati da normative ergonomiche. Considerare che ogni 25 mm di diametro aggiuntivo riducono resistenza al rotolamento del 12-15%.
Qual è la differenza tra diametro nominale e diametro effettivo nelle tubazioni?
Il diametro nominale (DN) è un riferimento standardizzato approssimativo per identificare serie di tubi e raccordi compatibili: un DN50 indica generalmente un diametro interno prossimo a 50 mm, ma il valore reale varia secondo materiale e classe di pressione. Un tubo in acciaio DN50 PN10 ha diametro interno 52,5 mm e esterno 60,3 mm; lo stesso DN50 in PVC serie pesante misura 46 mm internamente. Per calcoli di portata e perdite di carico, utilizzare sempre i diametri effettivi riportati in schede tecniche, non il DN.
I recipienti gastronorm circolari seguono gli stessi standard dei rettangolari?
Gli inserti circolari mantengono compatibilità dimensionale con bacinelle gastronorm rettangolari per quanto riguarda profondità (standard 65, 100, 150, 200 mm) e modularità, ma i diametri seguono serie specifiche: 176 mm equivale a GN 1/6, 216 mm a GN 1/4, 265 mm a GN 1/3. Questi diametri permettono inserimento in aperture circolari di tavoli refrigerati, bagnomaria e abbattitori progettati secondo logica gastronorm, garantendo tenuta con guarnizioni perimetrali e appoggio su bordi rialzati standard di 10 mm.
Perché alcune cappe richiedono condotte con diametro minimo prescritto?
Il diametro della condotta determina la velocità dell’aria evacuata: per garantire trasporto efficace di vapori, grassi nebulizzati e fumi di combustione, la velocità deve mantenersi tra 8-12 m/s. Con portate di 2000-3000 m³/h tipiche di cappe professionali da 1500-2000 mm, un diametro inferiore a 250 mm genera velocità eccessive (oltre 15 m/s) con rumorosità, vibrazioni e usura accelerata del ventilatore. Diametri sovradimensionati (oltre 400 mm per la stessa portata) riducono velocità sotto 6 m/s, causando depositi oleosi, inefficienza e rischio igienico-sanitario.
Conclusione
Il diametro costituisce un parametro tecnico imprescindibile nella selezione e gestione di attrezzature professionali per la ristorazione. La comprensione delle diverse tipologie (esterno, interno, nominale), delle normative di riferimento e degli impatti funzionali consente scelte informate che ottimizzano prestazioni operative, compatibilità tra componenti e conformità regolatoria. L’attenzione a questa misura apparentemente semplice si traduce in efficienza quotidiana: dalla fluidità dei movimenti dei carrelli di servizio alla corretta evacuazione delle condense, dalla tenuta perfetta di guarnizioni alla portata adeguata delle tubazioni di scarico. Ogni millimetro di diametro risponde a esigenze tecniche precise che, se trascurate, compromettono funzionalità, sicurezza e redditività dell’investimento in attrezzature professionali.
