Spina Schuko

Cos’è la spina Schuko?

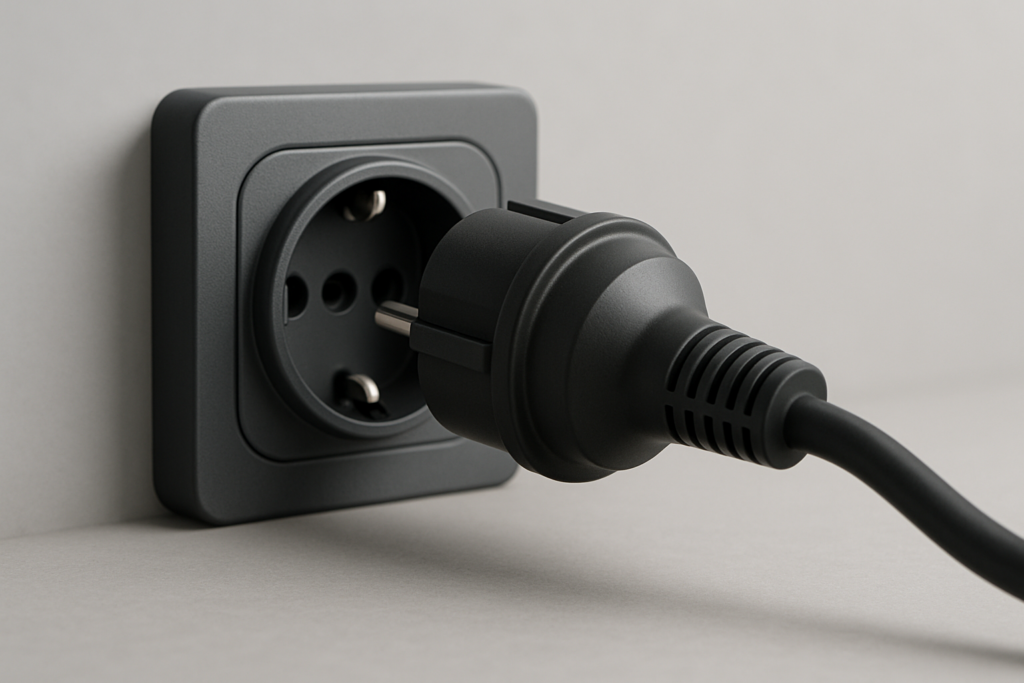

La spina Schuko è un connettore elettrico standardizzato di tipo tedesco, identificato dalla norma europea CEE 7/4. L’acronimo deriva dall’espressione tedesca “Schutzkontakt”, che significa letteralmente “contatto di protezione”, riferendosi al sistema di messa a terra integrato. Si distingue visivamente per i due contatti laterali metallici che garantiscono il collegamento a terra, oltre ai due poli cilindrici da 4,8 mm di diametro per fase e neutro.

Questo sistema di connessione è progettato per tensioni nominali di 230V in corrente alternata monofase, con una portata di corrente fino a 16A. Nelle cucine professionali e nelle strutture HoReCa, la spina Schuko rappresenta lo standard più diffuso per il collegamento di attrezzature di piccola e media potenza, dai frigoriferi sottobanco agli abbattitori, dalle macchine del caffè ai cuocipasta elettrici.

La presa corrispondente presenta due fori per i poli e due clip metalliche laterali per i contatti di terra, garantendo una connessione sicura e stabile. Il sistema Schuko è reversibile: la spina può essere inserita in entrambe le orientazioni, caratteristica che semplifica notevolmente l’utilizzo quotidiano nelle aree di lavoro.

Nel contesto professionale europeo, la spina Schuko convive con altri standard come la presa italiana tipo L (CEE 7/16) e quella francese tipo E, sebbene sia progressivamente diventata il riferimento dominante per le nuove installazioni commerciali, grazie alla compatibilità con la maggior parte delle attrezzature prodotte per il mercato europeo.

Caratteristiche distintive

• Doppio contatto di terra laterale: due clip metalliche simmetriche ai lati della spina assicurano il collegamento equipotenziale, fondamentale per la sicurezza in ambienti con presenza di umidità e superfici metalliche come le cucine professionali.
• Polarizzazione reversibile: la configurazione simmetrica consente l’inserimento in qualsiasi orientazione, eliminando errori di connessione e accelerando le operazioni di allestimento cucina o riorganizzazione degli spazi.
• Portata nominale 16A a 230V: supporta un carico massimo teorico di circa 3680W, adeguato per la maggior parte delle attrezzature monofase professionali come armadi refrigerati, forni combinati compatti, planetarie, affettatrici e lavastoviglie sottobanco.
• Diametro poli 4,8 mm: dimensione standardizzata che garantisce contatto stabile e riduce il rischio di surriscaldamento per effetto Joule, aspetto critico nelle installazioni con funzionamento prolungato tipiche della ristorazione.
• Grado di protezione IP20: progettata per uso in ambienti interni asciutti, richiede attenzione nel posizionamento rispetto a fonti d’acqua e vapore, comuni nelle aree di lavaggio e cottura.
• Compatibilità europea estesa: riconosciuta e utilizzata in Germania, Austria, Paesi Bassi, Spagna, Portogallo, Grecia e progressivamente adottata in altri mercati continentali, facilitando la gestione delle attrezzature in catene internazionali.

Applicazioni professionali

Nelle cucine di ristoranti e trattorie, la spina Schuko alimenta tipicamente frigoriferi verticali, tavoli refrigerati, abbattitori rapidi di temperatura, cuocipasta elettrici monovasca, forni a microonde professionali e impastatrici planetarie fino a 10 litri. La standardizzazione del connettore semplifica la sostituzione e l’integrazione di nuove attrezzature senza modifiche agli impianti elettrici esistenti.

Nel settore bar e caffetteria, alimenta macchine per caffè espresso a una o due vie, macinadosatori, spremiagrumi professionali, frullatori, estrattori, granitori da banco e vetrine refrigerate per pasticceria. La reversibilità della spina facilita l’installazione in spazi ristretti dietro i banconi, dove l’orientamento delle prese può variare.

Gli hotel e le strutture ricettive utilizzano connettori Schuko per minibar, bollitori elettrici, macchine del ghiaccio sotto i 100 kg/24h, armadi asciugabiancheria, carrelli termici per il room service e attrezzature di piccola ristorazione nei breakfast corner. L’omogeneità del sistema elettrico semplifica la manutenzione nelle catene con proprietà in diversi paesi europei.

Le pasticcerie, gastronomie e laboratori artigianali collegano tramite Schuko abbattitori da 3-5 teglie, armadi lievitatori, sfogliatrici da banco, tritacarne professionali, insaccatrici, affettatrici, celle frigorifere portatili e tavoli refrigerati per preparazioni. Nei punti vendita GDO, le vetrine espositive refrigerate, i banchi salumeria, i forni rotanti compatti e le macchine sottovuoto da reparto si affidano comunemente a questo standard.

Vantaggi e limiti

Vantaggi

• Sicurezza elettrica certificata: il doppio contatto di terra garantisce protezione contro le dispersioni, requisito essenziale in ambienti con pavimenti bagnati e attrezzature metalliche a contatto con alimenti.
• Standardizzazione europea: la diffusione crescente riduce i problemi di compatibilità tra attrezzature di fornitori diversi e paesi differenti, semplificando approvvigionamenti e ricambi.
• Robustezza meccanica: i contatti laterali offrono tenuta superiore rispetto ad altri standard domestici, riducendo disconnessioni accidentali durante spostamenti di attrezzature mobili come carrelli o abbattitori portatili.
• Facilità di cablaggio: le prese Schuko si installano rapidamente in canaline e scatole standard, con morsetti a vite che assicurano connessioni durature anche in presenza di vibrazioni da motori compressori.
• Disponibilità accessori: prolunghe, adattatori, ciabatte certificate per uso professionale e temporizzatori sono ampiamente reperibili a costi contenuti.

Limiti e aspetti da considerare

• Limite di potenza 16A: attrezzature trifase o con assorbimenti superiori a 3,5 kW richiedono connessioni industriali CEE (IEC 60309), come forni a convenzione combinati full-size, celle frigorifere walk-in o fornelli a induzione multipli.
• Protezione IP limitata: il grado IP20 non protegge da getti d’acqua diretti. In aree lavaggio o zone esposte serve protezione aggiuntiva con contenitori stagni o prese incassate IP44 minimo.
• Compatibilità italiana: in Italia coesistono prese tipo L (10A/16A) e Schuko. Serve verifica che l’impianto disponga di prese compatibili o ricorso ad adattatori certificati, evitando soluzioni improvvisate che compromettono la messa a terra.
• Assenza di interruttore integrato: a differenza di alcuni standard britannici, non include interruttore sulla presa. Per attrezzature con standby permanente serve considerare consumo fantasma o installare interruttori esterni.
• Riscaldamento sotto carico continuo: connessioni utilizzate al limite dei 16A per oltre 8 ore/giorno possono surriscaldarsi. Fondamentale verificare sezioni cavi adeguate (2,5 mm² minimo) e morsetti ben serrati durante manutenzioni periodiche.

Domande frequenti

Posso collegare un’attrezzatura con spina Schuko a una presa italiana?

Sì, tramite adattatori certificati che rispettino la continuità della messa a terra. Le prese italiane tipo P30 (da 16A) e le bipasso universali moderne accettano spine Schuko direttamente. Evitare adattatori economici senza contatto di terra o doppi/tripli non certificati per uso professionale: compromettono la sicurezza e violano le normative CEI 64-8 sugli impianti nei locali commerciali.

Quale sezione di cavo serve per alimentare un’attrezzatura Schuko da 3000W?

Per 3000W a 230V l’assorbimento teorico è circa 13A. Un cavo con sezione 2,5 mm² in rame sostiene comodamente questo carico per linee fino a 20 metri. Con lunghezze superiori o temperature ambiente elevate (cucine oltre 35°C) valutare 4 mm² per limitare cadute di tensione e riscaldamento. Il cavo deve avere guaina H07RN-F per ambienti umidi, non H05VV-F domestico.

La spina Schuko protegge da sovraccarichi e cortocircuiti?

No, la spina è solo un connettore. La protezione richiede magnetotermici differenziali a monte: un interruttore da 16A curva C con differenziale 30 mA tipo A per ogni linea dedicata alle attrezzature professionali. In cucine commerciali è obbligatorio differenziale ad alta immunità (tipo A-HI o tipo B) per apparecchiature con elettronica di potenza come abbattitori e forni combinati, che generano correnti di dispersione in continua.

Posso usare prolunghe con spina Schuko in cucina professionale?

Solo prolunghe certificate per uso industriale/professionale con sezione minima 2,5 mm², lunghezza massima 5 metri e marcatura H07RN-F. Vietato l’uso permanente: le prolunghe sono ammesse solo temporaneamente per manutenzione o eventi. Ogni attrezzatura fissa deve avere presa dedicata entro 1,5 metri per evitare cavi a terra (rischio inciampo) e sovraccarichi. Le normative ASL e i vigili del fuoco sanzionano pesantemente l’uso improprio di prolunghe multiple in esercizi pubblici.

Conclusione

La spina Schuko rappresenta lo standard di connessione elettrica più affidabile per attrezzature monofase fino a 16A nelle cucine professionali europee. La sua diffusione crescente, unita alla sicurezza garantita dal doppio contatto di terra e alla robustezza costruttiva, ne fa la scelta preferenziale per ristoratori che puntano su impianti conformi e manutenzione semplificata. Comprendere le specifiche tecniche, i limiti di potenza e le corrette modalità di installazione consente di evitare errori comuni, garantendo continuità operativa e conformità normativa in ambienti dove sicurezza elettrica e igiene sono requisiti non negoziabili.
