Guide GN

Cosa sono le Guide GN?

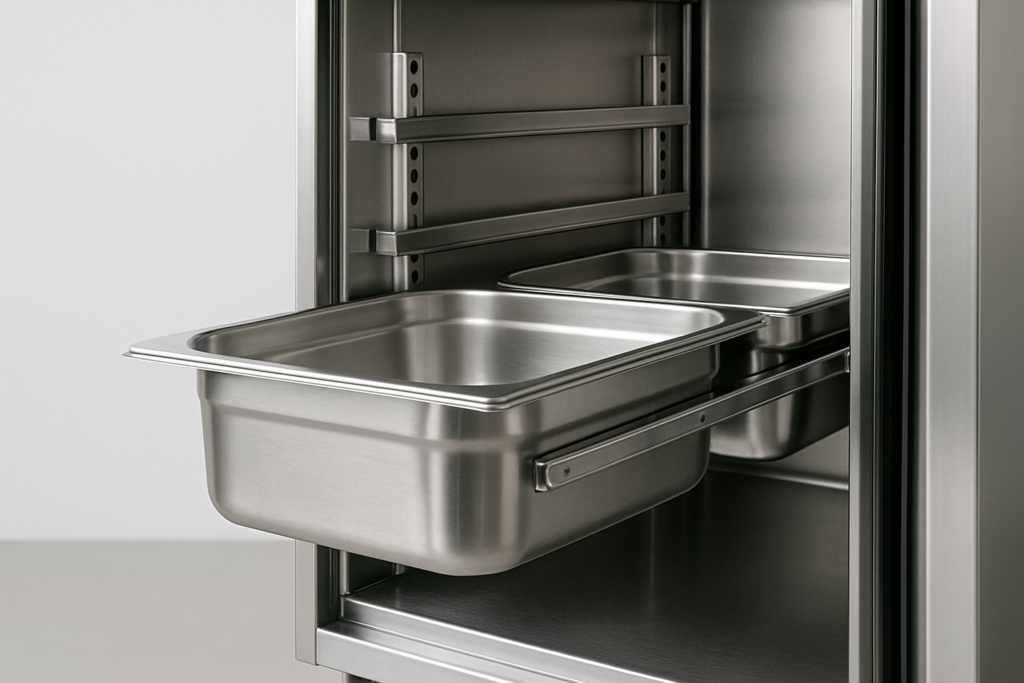

Le Guide GN sono binari laterali scorrevoli installati all’interno di armadi refrigerati, carrelli termici, tavoli da lavoro e forni professionali per sostenere e facilitare l’inserimento di bacinelle e teglie in formato Gastronorm. Questi sistemi di supporto costituiscono un elemento fondamentale nell’organizzazione delle cucine professionali, permettendo di ottimizzare lo spazio verticale e garantire stabilità ai contenitori durante la conservazione o il trasporto.

Realizzate principalmente in acciaio inossidabile AISI 304 o AISI 316, le guide presentano una struttura a profilo che accoglie i bordi delle bacinelle GN, consentendo l’inserimento e l’estrazione scorrevole dei contenitori anche quando completamente carichi. La standardizzazione del formato Gastronorm (dimensioni definite dalla norma EN 631-1) garantisce la compatibilità universale tra contenitori e guide, indipendentemente dal produttore.

La distanza verticale tra le guide determina il numero di livelli disponibili e varia in base alla tipologia di attrezzatura e alle esigenze operative. Negli armadi refrigerati professionali si utilizzano spaziature standard tra 60 mm e 80 mm, mentre nei carrelli per banqueting la distanza può ridursi fino a 40-50 mm per massimizzare la capacità di carico.

L’efficacia delle guide GN influenza direttamente l’ergonomia delle operazioni quotidiane in cucina, riducendo il rischio di ribaltamento dei contenitori e facilitando le operazioni di carico e scarico anche durante i momenti di massima operatività.

Caratteristiche distintive

• Materiale costruttivo: acciaio inox AISI 304 per uso alimentare standard o AISI 316 per ambienti particolarmente aggressivi, con resistenza alla corrosione e facilità di sanificazione secondo normative HACCP
• Profilo strutturale: sezione a L, a U o tubolare con superficie di appoggio variabile tra 15 mm e 25 mm, dimensionata per garantire stabilità a contenitori con peso fino a 15-20 kg
• Passo di installazione: distanza verticale regolabile o fissa tra 40 mm e 100 mm a seconda dell’applicazione, con configurazioni standard a 65 mm per armadi refrigerati e 75 mm per forni
• Sistema di fissaggio: installazione a saldatura diretta sulla struttura portante o mediante staffe rimovibili con viti in acciaio inox, per facilitare operazioni di manutenzione e pulizia approfondita
• Scorrevolezza: coefficiente di attrito ridotto attraverso finiture superficiali lucide o satinate, con possibilità di applicazione di inserti in materiale plastico alimentare per migliorare ulteriormente lo scivolamento
• Capacità di carico: resistenza strutturale certificata per pesi statici tra 10 kg e 30 kg per singola coppia di guide, con test di deformazione secondo standard DIN per attrezzature professionali

Applicazioni professionali

Negli armadi refrigerati e abbattitori di temperatura, le guide GN consentono di organizzare materie prime e preparazioni su più livelli mantenendo la circolazione d’aria ottimale. La disposizione verticale facilita la rotazione delle scorte secondo il principio FIFO e permette la separazione fisica tra alimenti crudi e cotti. Armadi frigorifero professionali montano tipicamente da 10 a 20 coppie di guide per vano, con configurazioni personalizzabili in base all’altezza interna.

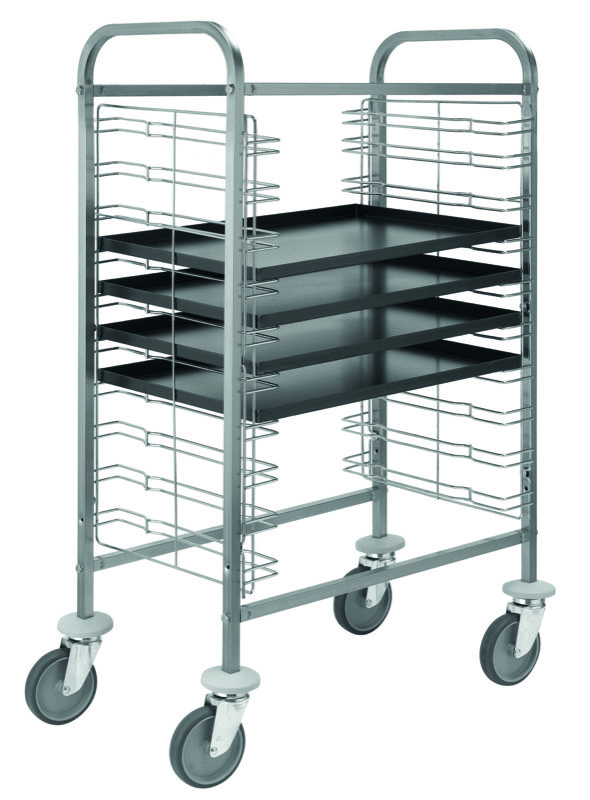

I carrelli termici per banqueting e trasporto pasti utilizzano guide ravvicinate per massimizzare la capacità di carico in spazi ridotti. Questi sistemi mobili possono ospitare fino a 30-40 livelli in configurazioni da GN 1/1, permettendo il trasporto simultaneo di centinaia di porzioni mantenendo la temperatura attraverso isolamento termico. Le guide devono resistere alle sollecitazioni dinamiche durante gli spostamenti.

Nei tavoli da lavoro refrigerati e banchi pizza, le guide GN sono integrate nella parte inferiore del piano di lavoro per conservare ingredienti a portata immediata dell’operatore. Questa disposizione ottimizza i flussi operativi riducendo i movimenti e mantenendo bacinelle con guarnizioni, salse e preparazioni fredde alla temperatura corretta durante l’intera fase di lavorazione.

Forni professionali a convezione, rigenerazione e cottura combinata montano guide speciali progettate per resistere a temperature fino a 300°C. Questi supporti presentano rinforzi strutturali e trattamenti superficiali che preservano le proprietà meccaniche anche dopo migliaia di cicli termici, garantendo durata superiore ai 10 anni in condizioni operative intensive.

Vantaggi e limiti

Vantaggi

• Razionalizzazione dello spazio verticale con incremento della capacità di stoccaggio fino al 300% rispetto a ripiani fissi tradizionali
• Compatibilità universale con tutti i contenitori Gastronorm standard, eliminando problemi di adattamento tra attrezzature di fornitori diversi
• Facilitazione delle operazioni di carico e scarico con riduzione dello sforzo fisico e del rischio di infortuni da movimentazione carichi
• Semplicità di pulizia e sanificazione grazie alla struttura aperta che previene accumuli di residui alimentari e permette ispezioni visive complete
• Flessibilità organizzativa con possibilità di riconfigurazione rapida degli spazi secondo necessità operative stagionali o cambio menu
• Durabilità superiore ai 15 anni in condizioni d’uso normale, con manutenzione limitata alla pulizia ordinaria e verifica periodica dei fissaggi

Limiti e aspetti da considerare

• Necessità di rispettare il passo installato originariamente, con limitata possibilità di modifica successiva nelle strutture saldate
• Riduzione dello spazio utile interno rispetto alla dimensione nominale dell’attrezzatura, con perdita di circa 40-50 mm per lato occupati dalla struttura delle guide
• Accumulo potenziale di sporco negli angoli tra guida e parete se la pulizia non viene eseguita con regolarità, richiedendo protocolli HACCP specifici
• Deformazione graduale delle guide sollecitate ripetutamente da carichi eccessivi o impatti, con necessità di sostituzione quando la deflessione supera 2-3 mm
• Costo aggiuntivo significativo nelle configurazioni personalizzate o con sistemi di estrazione telescopica che aumentano l’investimento iniziale del 30-50%

Domande frequenti

Qual è la distanza standard tra le guide GN?

La spaziatura più diffusa negli armadi refrigerati professionali è di 65 mm, che permette l’inserimento di bacinelle GN con altezze standard (40 mm, 65 mm, 100 mm, 150 mm) lasciando spazio sufficiente per la circolazione dell’aria. Nei forni a convezione si adotta comunemente il passo da 75 mm per favorire la distribuzione uniforme del calore. Carrelli per banqueting utilizzano passi ridotti fino a 40-45 mm per massimizzare la capacità di carico verticale.

Come si puliscono correttamente le guide GN?

La sanificazione richiede rimozione quotidiana di residui alimentari con spazzole dedicate, lavaggio con detergenti alcalini specifici per acciaio inox e risciacquo completo. Per pulizie approfondite settimanali si raccomanda l’estrazione delle guide rimovibili e l’immersione in soluzione detergente a 60-70°C per 15-20 minuti, seguita da risciacquo e asciugatura. Le guide saldate richiedono particolare attenzione ai punti di giunzione dove si concentra lo sporco.

Le guide GN sono compatibili con tutti i contenitori Gastronorm?

Sì, purché i contenitori rispettino le dimensioni normalizzate secondo EN 631-1. La compatibilità è garantita per formati da GN 2/1 fino a GN 1/9, con la larghezza del bordo superiore standardizzata. Attenzione però alle bacinelle con maniglie laterali sporgenti o bordi rinforzati sovradimensionati che potrebbero creare interferenze. Verificare sempre che lo spessore del bordo della bacinella corrisponda alla larghezza della sede della guida.

Quando è necessario sostituire le guide deteriorate?

La sostituzione diventa indispensabile quando si rilevano deformazioni permanenti superiori a 3 mm, presenza di ruggine o corrosione localizzata, rotture delle saldature o instabilità strutturale che compromette la sicurezza dei contenitori. Anche il deterioramento della finitura superficiale con formazione di rugosità difficili da pulire rappresenta un indicatore di necessità di sostituzione per mantenere gli standard igienici richiesti nelle cucine professionali.

Conclusione

Le guide GN rappresentano un componente essenziale nell’organizzazione razionale delle attrezzature professionali per la ristorazione, trasformando spazi verticali in aree di stoccaggio funzionali e accessibili. La scelta di sistemi con materiali adeguati, dimensionamento corretto e manutenzione regolare garantisce efficienza operativa prolungata e rispetto degli standard igienici. Comprendere le specificità tecniche di questi supporti consente di valutare correttamente le attrezzature e ottimizzare gli investimenti in base alle reali esigenze produttive della propria cucina professionale.
