Evaporatore

Cos’è l’evaporatore?

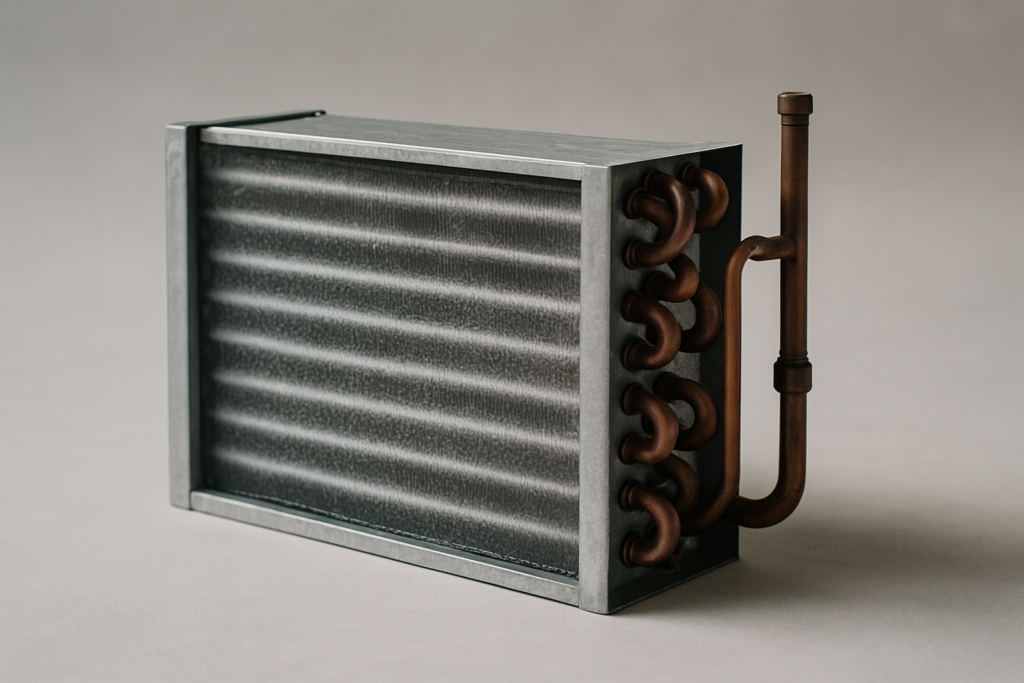

L’evaporatore è lo scambiatore di calore in cui il fluido refrigerante passa dallo stato liquido a quello gassoso, assorbendo energia termica dall’ambiente circostante. Questo processo di evaporazione genera l’effetto refrigerante all’interno di celle frigorifere, frigoriferi, abbattitori e banchi refrigerati professionali.

Nel circuito frigorifero, l’evaporatore rappresenta il componente deputato all’asportazione del calore dal vano da refrigerare. Il refrigerante, proveniente dalla valvola di espansione a bassa pressione e temperatura, attraversa le serpentine dell’evaporatore dove evapora sottraendo calore all’aria o ai prodotti conservati. La temperatura di evaporazione varia tipicamente tra -40°C e +10°C a seconda dell’applicazione specifica.

La configurazione costruttiva dell’evaporatore influenza direttamente l’efficienza dello scambio termico, l’umidità relativa nel vano refrigerato e lo spazio utile disponibile. I parametri dimensionali, la superficie di scambio e la tecnologia di sbrinamento determinano le prestazioni complessive del sistema di refrigerazione.

Caratteristiche distintive

• Superficie di scambio: realizzata in tubi di rame o alluminio con alettature che amplificano il contatto termico. La superficie specifica varia da 8 a 25 m²/kW di potenza frigorifera, con geometrie ottimizzate per ridurre le perdite di carico.
• Spaziatura alette: compresa tra 3 e 10 mm a seconda della temperatura di esercizio. Applicazioni a bassa temperatura richiedono spaziature maggiori (6-10 mm) per limitare la formazione di brina, mentre per temperature positive si adottano alette più fitte (3-5 mm).
• Sistema di sbrinamento: può essere naturale (per fermate), elettrico (resistenze da 150-500 W/m²), a gas caldo o ad acqua. Il ciclo di sbrinamento si attiva quando lo spessore di brina raggiunge 2-4 mm, compromettendo l’efficienza dello scambio termico del 30-50%.
• Ventilazione: le unità ventilforzate impiegano motori da 5 a 250 W con portate da 200 a 5000 m³/h. La velocità dell’aria influisce sul coefficiente di scambio (5-25 W/m²K) e sulla disidratazione dei prodotti conservati.
• Materiali costruttivi: serpentine in rame con alettature in alluminio o rame, telaio in lamiera zincata o acciaio inox AISI 304 per ambienti aggressivi. Le guarnizioni di raccolta condensa utilizzano ABS o polipropilene resistente a temperature da -40°C a +80°C.
• Delta termico: differenza tra temperatura ambiente e temperatura di evaporazione, normalmente compresa tra 5°C (conservazione delicata) e 15°C (applicazioni standard). Valori inferiori riducono il consumo energetico ma richiedono superfici di scambio maggiori.

Applicazioni professionali

Nelle celle frigorifere di ristoranti e hotel gli evaporatori ventilati garantiscono distribuzione omogenea della temperatura con tolleranze di ±1°C. Le potenze variano da 500 W per celle da 5 m³ fino a 15 kW per camere di conservazione da 100 m³. La scelta tra unità a soffitto, a parete o pensili dipende dalle esigenze logistiche e dall’altezza utile disponibile.

I banchi e armadi refrigerati per pasticceria e gastronomia impiegano evaporatori statici o microventilati a basso flusso (100-300 m³/h) per minimizzare la disidratazione di prodotti esposti. Gli evaporatori a scomparsa, integrati nelle pareti o nel basamento, recuperano 8-12% di volume utile rispetto alle configurazioni tradizionali, risultando strategici per vetrine refrigerate dove l’esposizione è prioritaria.

Negli abbattitori di temperatura professionali si utilizzano evaporatori ad alta efficienza con ventilatori centrifughi da 150-400 W che sviluppano portate fino a 2500 m³/h. La superficie di scambio sovradimensionata (fino a 35 m²/kW) consente di estrarre 15-25 kW termici, abbattendo 40-80 kg di prodotto da +90°C a +3°C in 90 minuti.

Le celle di surgelazione per laboratori e centri cottura della GDO richiedono evaporatori con temperatura di evaporazione tra -40°C e -35°C, costruiti con alettature maggiorate e cicli di sbrinamento a gas caldo ogni 6-8 ore. La gestione automatica dello sbrinamento evita interruzioni operative durante i picchi produttivi.

Vantaggi e limiti

Vantaggi

• Efficienza energetica: evaporatori dimensionati correttamente riducono i consumi del 15-25% rispetto a unità sottodimensionate, mantenendo il COP (Coefficient of Performance) sopra 2,5 anche a pieno carico.
• Uniformità termica: la ventilazione forzata elimina stratificazioni termiche, garantendo temperature omogenee in ogni punto del vano con deviazioni inferiori a 2°C.
• Flessibilità installativa: disponibilità di configurazioni a parete, soffitto, pavimento o incasso che si adattano a vincoli architettonici e logistici specifici.
• Controllo umidità: regolando velocità di ventilazione e delta termico è possibile mantenere umidità relativa tra 65% e 95%, ottimizzando la conservazione di carni, formaggi o pasticceria.
• Manutenibilità: componenti standardizzati (motori, resistenze, sonde) facilitano interventi di manutenzione ordinaria e straordinaria con riduzione dei tempi di fermo macchina.

Limiti e aspetti da considerare

• Formazione di brina: a temperature inferiori a -5°C la brina si accumula sulle alette riducendo progressivamente l’efficienza. Cicli di sbrinamento frequenti aumentano i consumi del 10-18% e causano oscillazioni termiche temporanee di 3-5°C.
• Rumorosità: evaporatori ventilati generano 40-65 dB(A) a seconda della potenza, risultando problematici in installazioni a vista in sale ristorazione o zone di vendita assistita.
• Disidratazione prodotti: flussi d’aria elevati (oltre 0,5 m/s) accelerano il calo peso di prodotti non confezionati del 2-5% nelle prime 24 ore, particolarmente critico per salumi, formaggi stagionati e pasticceria fresca.
• Perdite di carico: alette intasate da polvere o residui organici riducono la portata effettiva del 20-40%, compromettendo l’efficacia della refrigerazione. Pulizia periodica ogni 3-6 mesi è indispensabile.
• Vincoli dimensionali: evaporatori ad alta potenza (oltre 8 kW) richiedono altezze di installazione superiori a 2,5 m per garantire corretta circolazione dell’aria, limitando l’applicabilità in locali bassi.

Domande frequenti

Quale differenza tra evaporatore statico e ventilato?

L’evaporatore statico sfrutta la convezione naturale dell’aria senza ventilatori, risultando silenzioso e meno disidratante ma con tempi di raffreddamento superiori del 40-60% e distribuzione termica meno uniforme (gradienti fino a 5°C). L’evaporatore ventilato utilizza ventilatori che accelerano lo scambio termico, riducono i tempi di abbattimento e garantiscono temperature omogenee, al costo di maggiore rumorosità e consumo elettrico aggiuntivo di 50-200 W.

Come si dimensiona correttamente un evaporatore?

Il dimensionamento richiede il calcolo del carico termico totale (prodotti, infiltrazioni, apporti interni) espresso in kW. Si divide il carico per il delta termico scelto (differenza tra temperatura vano e temperatura di evaporazione) e si moltiplica per un coefficiente di sicurezza 1,15-1,25. Per una cella da 20 m³ a +2°C con 500 kg di prodotto e temperatura esterna 30°C, il carico tipico è 2,5-3,5 kW, richiedendo un evaporatore da 4 kW nominali.

Ogni quanto va effettuato lo sbrinamento?

La frequenza dipende da temperatura di esercizio, umidità e aperture. A +2°C con umidità 80% bastano 2-3 sbrinamenti ogni 24 ore di 15-20 minuti ciascuno. A -18°C con frequenti aperture sono necessari 4-6 cicli giornalieri di 25-35 minuti. Sistemi automatici monitorano pressione di evaporazione o corrente assorbita dai ventilatori per attivare lo sbrinamento quando l’efficienza scende sotto soglie programmate.

Quali sono i segni di un evaporatore malfunzionante?

Temperature irregolari nel vano, presenza di ghiaccio eccessivo sulle alette, perdite di condensa sul pavimento, rumorosità anomala dei ventilatori, aumento dei tempi di raffreddamento superiore al 30% e incremento dei consumi elettrici oltre il 20% indicano problemi. Cause comuni includono filtri intasati, perdite di refrigerante (rilevabili da pressioni di evaporazione inferiori ai valori di targa), guasti alle resistenze di sbrinamento o ventilatori danneggiati.

Conclusione

L’evaporatore costituisce il cuore funzionale di ogni sistema di refrigerazione professionale, determinando efficienza energetica, qualità della conservazione e flessibilità operativa. La scelta tra tipologie statiche, ventilforzate o a scomparsa richiede analisi delle specifiche esigenze applicative, bilanciando prestazioni termiche, vincoli di spazio, impatto sulla disidratazione dei prodotti e costi di gestione. Una corretta selezione e manutenzione programmata garantiscono affidabilità nel tempo e conformità agli standard HACCP per la sicurezza alimentare.
